一、GGD配電柜概述
GGD型交流低壓配電柜（以下簡稱配電柜）用于發電廠、變電站、廠礦企業等電力用戶，作為交流50-60Hz，額定工作電壓380 V、額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。產品具有分段能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性使用性強，防護登記高等特點?？勺鳛楦?lián)Q代的產品使用。
二、GGD配電柜使用條件
1.環境溫度不高于+40℃，不低于-5℃。
2.GGD配電柜安裝使用時，使用地點的海拔高度不超過2000M。
3.周圍空氣相對濕度不大于90％（+25℃）。
4.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

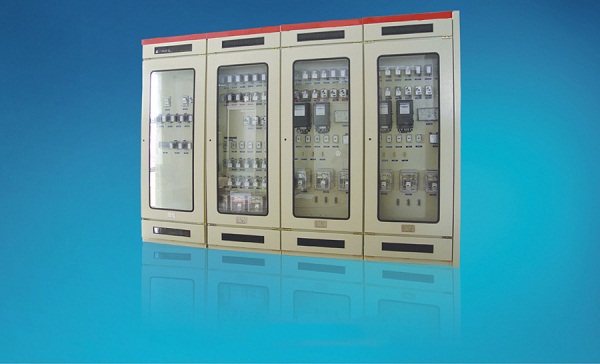

GGD配電柜產品展示
三、主要技術參數
|
型號 |
額定工作電壓AC(V) |
額定絕緣電壓AC(V) |
額定工作電流 |
額定分?jǐn)嚯娏?span style="font-size: 12px">(KA) |
峰值耐受電流(KA) |
|
GGD1 |
380 |
660 |
400 600 630 1000 |
15 |
30 |
|
GGD2 |
1000 1500 1600 |
30 |
63 |
||
|
GGD3 |
2000 2500 3150 |
50 |
105 |
四、結構特點
1. 按用途分為：受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。
2. 柜體結構：
（1） GGD配電柜柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
（2） 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。
（3） 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
（4） 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。
（5） 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
（6） 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。
1. 按用途分為：受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。
2. 柜體結構：
（1） GGD配電柜柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
（2） 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。
（3） 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
（4） 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。
（5） 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
（6） 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。
五、訂貨須知
用戶訂貨時，請?zhí)峁┫铝匈Y料：
1.產品的全型號（包括主電路方案和輔助電路方案）；
2.主電路系統組合順序圖、平面布置圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單；
5.用戶如有要求應與制造廠協商解決；
6.訂貨單位要寫明收貨單位、結算單位、結算方式到站及提貨方式
7.若需母線橋，請具體說明。
